礦用避難硐室

一、避難硐室的介紹

 避難硐室是為了提高礦井安全防護和應急救援水平，保障井下作業人員的生命安全。緊急避險系統的設計，主要通過分析現有安全生產條件，結合救生艙和避難硐室的技術特點，合理協調和組織防護體系的各個要素，構建起覆蓋全礦井的安全防護網。 避難硐室作為該礦緊急避險系統的重要組成部分，建設完成后，井下一旦出現險情，可以為不能及時升井的作業人員提供躲避災害的理想場所。另外在改善井下防護設施的同時，也將提高井下作業人員災后自救的心理素質。

二、避難硐室的分類

 避難硐室有兩種：

1.永久避難硐室：服務年限≥5年，布置于井底車場、采區避災路線，額定容量20-100人。

2.臨時避難硐室：服務年限≤5年，服務于采掘工作面，容量10-40人

三、避難硐室的設計依據

1) 國務院《關于進一步加強企業安全生產工作的通知》（國發[2010]23號）。

2) 國家安全生產監督管理總局、國家煤礦安全監察局《關于建設完善煤礦井下安全避險“六大系統”的通知》（安監總煤裝〔2010〕146號）。

3) 國家安全生產監督管理總局、國家煤礦安全監察局印發的《煤礦井下緊急避險系統建設管理暫行規定》。

4) 安監總煤裝【2011】33號《煤礦井下安全避險“六大系統”建設完善基本規范（試行）》；

5) 《煤礦安全規程》；

6) 《煤炭工業小型礦井設計規范》；

四、避難硐室系統詳細組成部分

1.避難硐室防護密閉系統

避難硐室防護密閉系統由避難硐室防爆門和避難硐室密閉門組成，第一道為避難硐室防爆門，防爆門上設觀察窗，觀察窗設置在防爆密閉門的適當位置，材質具有與密閉門材料相匹配的耐高溫、抗沖擊等性能，能夠快速關啟，操作簡單，應急出口向內開啟，與主門方向相反，便于施救。與用C30強度鋼筋混凝土澆筑的防護密閉墻形成一體，墻體周邊掏槽為0.8m，能承受不小于2.5兆帕的水壓、不小于0.3兆帕的沖擊波，可抵御高溫?zé)煔猓艚^有毒有害氣體。內門為密閉門，與密閉墻形成一體，進一步提高了隔絕有害氣體的能力。

    避難硐室防爆門：常見尺寸;800*1600/900*1800，材質：Q235

    避難硐室防爆門：常見尺寸;800*1600/900*1800，材質：Q235

2.避難硐室氣幕噴淋系統

避難硐室氣幕噴淋系統采用與隔離門聯動的控制開關，當隔離門開啟時，控制開關打開，空氣由氣幕向外噴出，當密閉門關閉時，控制開關關閉，阻止空氣噴出?？刂崎_關工作安全可靠。

1. 主要技術要求指標

出口壓力：≥0.3兆帕；

2. 布置方式

在過渡室放置壓縮空氣瓶，通過減壓器與控制開關相連，過渡室內裝有避難硐室應急啟動裝置，平時密閉門為向外常開狀態，噴淋裝置為關閉狀態，當避難硐室進入應急狀態，密閉門開閉將與噴淋裝置聯動。

避難硐室氣幕噴淋系統分為氣幕和噴淋兩個部分。其中，氣幕部分采用氣刀（氣幕噴淋管）作為噴氣設備，進入過渡室門口兩側分別安裝有氣刀（氣幕噴淋管）裝置，當人員進入過渡室時，打開防爆密閉門即啟動氣刀（氣幕噴淋管）裝置，氣刀（氣幕噴淋管）噴氣從門口側面沖洗，氣流均勻密布，強度大，形成全覆蓋的沖洗氣流，由此在過渡室入口處形成氣幕，從而有效阻止人員開啟防爆密閉門時外界有毒有害氣體進入過渡室。防爆密閉門和氣刀裝置實現可靠聯動。

氣幕部分由礦井壓風氣幕供氣。

當外界人員進入過渡室后，即可啟動噴淋系統，該系統布置在過渡室上方，啟動后由各個噴淋頭噴射高壓氣流，從而迅速?zèng)_洗掉人員身上可能帶有的有毒有害氣體，并同時降低過渡室內有毒有害氣體的濃度，待監控設備上顯示濃度符合要求后，人員方可關閉噴淋系統進入生存室。

噴淋系統首先與礦井壓風相連。在礦井壓風系統被損壞的情況下，需要手動轉換到自備壓縮空氣瓶給噴淋系統供氣。

3. 避難硐室 壓風供風系統和單向排氣系統

避難硐室通過壓風系統經過控制閥、減壓器、過濾器、消音器，為避難硐室供給足量氧氣。

出口壓力：0.1-0.3兆帕；

供風量：≥0.3米3/分鐘?人；

連續噪聲：≤70分貝。

避難硐室設計了兩級供氧方式，保證硐室內部的氧氣需求。

一級是井下壓風供氧。供風量不低于0.3米3/分鐘·人。經壓風控制系統對礦井壓縮空氣減壓、消噪、過濾、凈化和控制，再經布置在硐室生存室內的布風口，使得風流在硐室內均勻分布，并通過泄壓閥形成硐室內氣流。

二級是自備供氧。按照供氧量不低于0.5升/分鐘·人的要求配備高壓匯流氣瓶。同時在自備供氧的過程中加入空氣凈化措施，采用專用洗滌器，該洗滌器采用氣動裝置在洗滌器底部形成負壓，避難硐室內空氣通過洗滌器上方的專用藥品被吸入進行過濾，從而吸附CO2 和CO等有害氣體。

排氣系統由安裝在生存室、過渡室內的排氣管路、自動泄壓裝置和手動排氣裝置組成；生存室內不少于兩路、過渡室內不少于一路。自動泄壓裝置工作壓力為+280Pa，停止工作壓力為+140Pa。

4、避難硐室空氣凈化系統

該系統利用化學吸附劑凈化空氣。硐室內設有兩種凈化設施，組合使用：一是通過設置在壓風供氧系統中三級過濾器，凈化后的壓縮控制質量好；二是采用專用洗滌器，通過專用啟動裝置形成氣流，空氣通過洗滌器上方，吸附CO2、CO和CH4等有害氣體。

5.避難硐室降溫除濕系統(可選用）

為了確保硐室內體感溫度≤35 ℃，根據人體熱功率117瓦，設計硐室降溫除濕系統。避難硐室降溫系統有三種：二氧化碳空調、相變材料降溫和礦用冷卻服三種

1. 相變材料降溫

自從2006年美國凱泰公司開始在礦山裝備救生艙和避難硐室設備以來，一直致力于開發熱能控制和降溫除濕系統。經過國內相關公司專業工程師團隊長達5年的研究開發、實驗研究、數據分析，目前可靠的相變控制和降溫除濕系統設備已在礦山實施。

采用相變降溫方式，利用特有的相變材料，在催化劑的輔助下，通過其發生固態轉變?yōu)橐簯B(tài)的溶化過程，吸收周圍環境中的熱量。

可以根據實際使用的日常環境溫度選擇具有合適的相變點的相變材料，以保持日常環境溫度下固體狀態。

采用相變材料實現蓄冷降溫處理具有明顯的優勢，突出的優勢包括：

1）維護成本低

根據各礦山的實際工況選擇具有合適相變點的相變材料，日常環境溫度下便可以保持固體狀態，無維護成本，同時降低應急啟動風險；

2）儲熱密度大

無機相變材料的密度大，可以最大限度吸收環境中所有熱源散發的熱量，有效抑制溫升；

3）換熱效率高

針對不同的熱源分別進行傳熱設計、蓄冷箱設計，有效延長控溫時間。

4）安全可靠

2.二氧化碳空調降溫

我公司生產的井下救生艙專用空調（以下簡稱空調機），產品性能優越，出風溫度低、制冷效率高，經各項綜合試驗，檢驗合格。

（1）本空調機采用液態二氧化碳為制冷劑和風機動力，具有安全防爆、結構簡單、運行可靠等特點。

（2）本空調機蒸發器采用銅管銅片、外殼采用高檔不銹鋼材料，耐腐蝕性能強。

（3）本空調機采用全密封葉片式氣動馬達驅動，采用進口優質關鍵部件，并且整個系統進行嚴格的密封性試驗沒有任何二氧化碳泄漏。

（4）循環風量大，安裝配套使用的凈化藥劑盒后，可以進行一氧化碳和二氧化碳等有害氣體的的有效吸附凈化。

 3.礦用冷卻服：

   1、每套冷卻服包含背心一件，以及額定防護時間定制的降溫相變材料。

   2、降溫效果穩定，相變冷卻服采用23℃-26℃相變材料組件供冷。

   3、體積小、穿著舒適、不影響運動，取用方便，可調節背帶來調整穿著的舒適度。

6.避難硐室 監測監控、人員定位、通訊聯絡系統

  監測監控系統：硐室采用礦井原有的監測監控系統，該系統由地面中心站、井上下分站、電源箱、各種智能傳感器、傳輸電纜和系統軟件組成。

硐室內設監測監控分站，能夠監測硐室內、外的CO、CO2、O2、CH4的濃度變化以及溫度、濕度的變化。

  人員定位系統：硐室內人員定位系統與礦井原系統對接，通過設在硐室內的人員定位讀卡器，避險人員進入硐室后即可探測到每個人的相關信息，使得礦井調度室能及時掌握避險人員的位置，為制定正確的救援方案提供信息。

  通訊聯絡系統：采用礦井現有無線通訊、語音廣播系統并結合災害報警系統，及時匯報避難硐室內的人員情況，聽從指揮，等待救援的到來。

7.避難硐室動力照明系統

  通過預埋管，使礦井供電系統用專用電纜接入硐室內，經漏電保護和照明綜保設備，確保硐室內監測、通訊和照明的安全使用。

8.避難硐室生存報賬系統

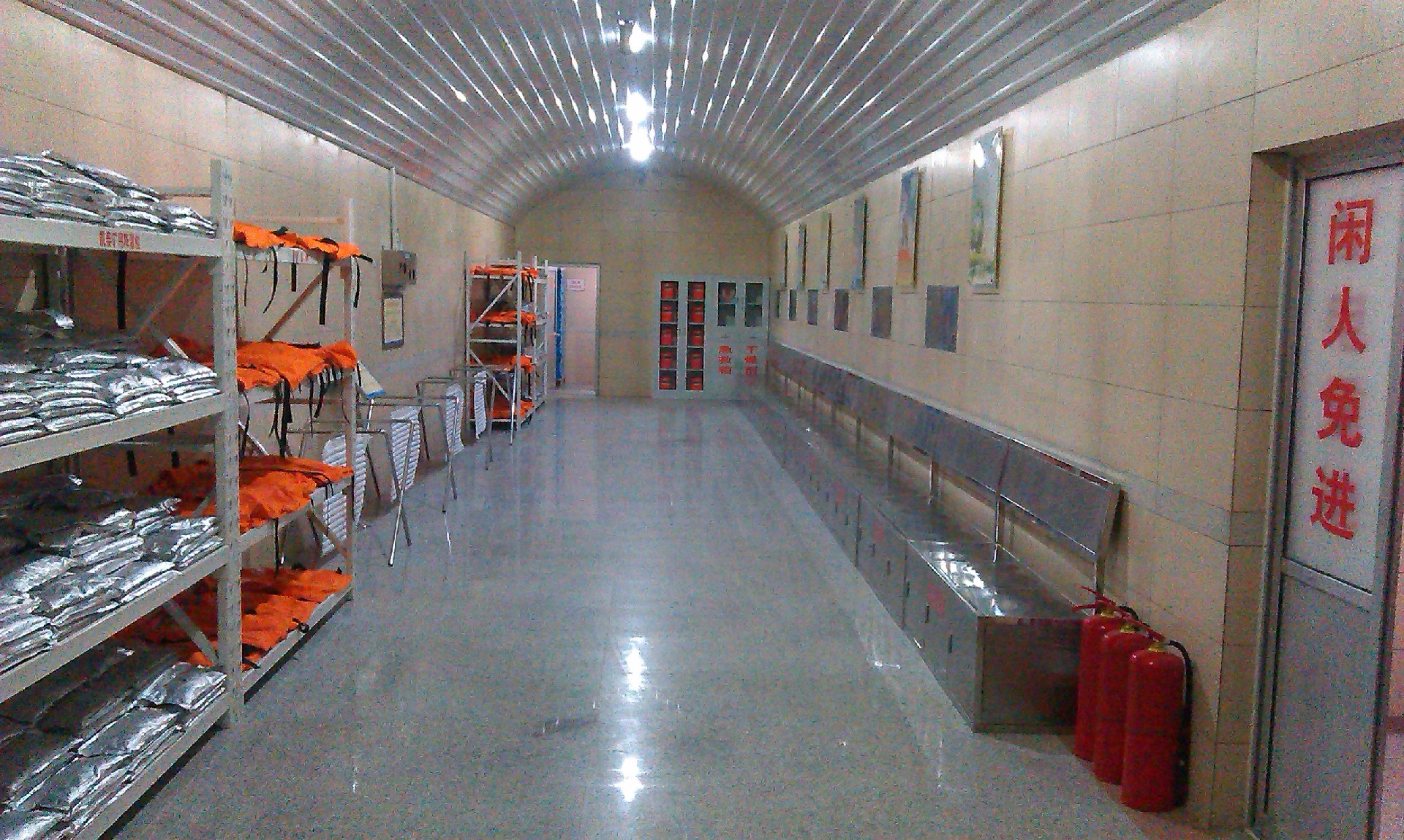

目前按額定避險人數的1.2倍，配備高能量軍用食物和飲用水。同時，配備隔絕式、45分鐘有效防護時間的自救器、醫療急救設備、工具包、滅火器、機械打包式馬桶、儲物柜、座椅等輔助設施。
